Chiplet高密度堆叠、SiC/GaN第三代半导体规模化落地，让30μm以下超窄划片成为先进封装标配。传统机械划片、干式激光切割的工艺短板彻底暴露，而水导激光凭借0°垂直切割、无热损伤、超低崩边核心优势，渗透率从12%飙升至41%，成为先进封装量产的刚需工艺。
01 先进封装倒逼切割工艺迭代
AI算力、新能源汽车产业爆发，推动半导体封装技术快速升级。一方面，Chiplet 2.5D/3D异构堆叠、Fan-Out晶圆级封装普及，芯片集成度持续攀升，为提升晶圆出片率、降低封装体积，行业划片道从80μm、50μm持续压缩至30μm及以下，切割工艺容错空间被极致压缩。另一方面，SiC、GaN等第三代半导体硬脆材料，凭借高耐压、低损耗优势全面替代传统硅基材料，但其高硬度、高脆性的特性，对切割工艺提出了严苛要求。传统切割工艺已无法适配先进封装量产需求，工艺瓶颈凸显：- 机械砂轮划片：依靠物理磨削切割，存在机械应力，窄划片道场景下极易引发晶圆隐裂、边缘崩边，薄晶圆碎片率高，且刀具磨损快、运维成本高，良率无法保障；
- 干式激光切割：高温烧灼加工，会产生明显热影响区，导致材料改性、产生微裂纹，同时光束天然发散形成V型锥角，侧壁平整度差，直接影响芯片长期可靠性，无法满足高端封装标准。
划片是封装制程的核心关键工序，微小的崩边、微裂纹、热损伤，都会导致后续封装失效、产品报废。在良率为王、极致压缩制程空间的先进封装时代，行业亟需一套适配窄划片、低损伤、高良率的精密切割方案，水导激光技术顺势成为产业破局关键。02 水导激光四大核心优势，解决量产痛点

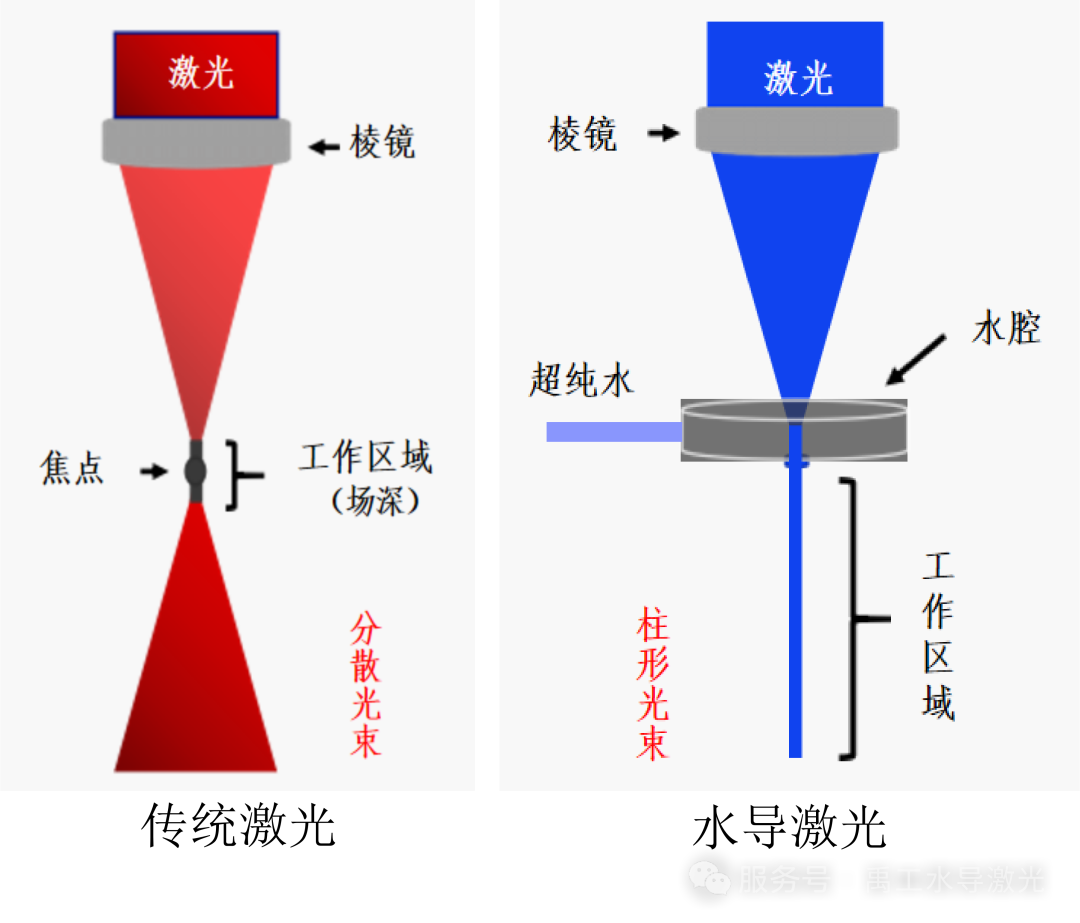

水导激光（水射流引导激光）核心原理为：将脉冲激光耦合进微米级高压纯水射流，利用水-空气界面全内反射，以水柱作为“液态光纤”传导激光能量；同时依托水流实现同步冷却、同轴排屑，实现真正的常温冷加工，从底层规避传统工艺缺陷，精准匹配Chiplet与第三代半导体封装刚需。1. 0°锥角垂直切割，适配30μm超窄划片道
区别于干式激光的发散光束，水导激光依靠均匀圆柱水束传导能量，激光轴向输出稳定，可实现近乎0°锥角的垂直侧壁切割。切缝均匀、无宽窄偏差，可稳定适配30μm及以下极致窄划片道，大幅提升晶圆有效出片率，完美适配Chiplet高密度集成、微尺寸芯粒切割的严苛空间要求。2. 纯水冷加工，近乎零热损伤
加工过程中，高速流动的去离子水持续冲刷切割区域，瞬时带走烧灼热量，将热影响区控制在微米级别。彻底解决SiC/GaN硬脆材料因高温产生的退火变性、热应力微裂纹问题，不会损伤晶圆表层电路与多层堆叠结构，充分保障高端封装产品的长期可靠性。3. 同轴高速排屑，崩边率大幅降至0.2%
水流在切割的同步快速带走熔融残渣与碎屑，无残渣附着、无二次污染，无需额外后处理工序。量产实测数据显示，相较于传统工艺5%的崩边率，水导激光工艺崩边率可降至0.2%，边缘崩缺尺寸可控在2μm以内，硬脆晶圆切割良率实现量级式提升。4. 多材料兼容，适配全场景先进封装
可全面适配硅基晶圆、SiC/GaN第三代半导体晶圆、复合基板、薄膜封装结构等多元材料，覆盖Fan-Out WLP、Chiplet芯粒切割、功率器件封装等主流先进封装场景，通用性与量产稳定性极强。03 渗透率飙升至41%，成为量产刚需
工艺价值最终由市场验证。据Gartner权威数据统计，水导激光在半导体先进封装领域的渗透率，已从早期的12%快速攀升至41%。短短数年间，完成从实验室小众工艺，到头部封测厂、半导体材料企业量产标配的跨越。✅Chiplet异构封装：多材质、薄型化芯粒切割，规避微裂纹与分层损伤；
✅第三代半导体功率器件：SiC/GaN硬脆材料量产划片，解决良率瓶颈；
✅Fan-Out晶圆级封装：超窄划片道加工，最大化提升晶圆出片效率。
在先进封装产能持续扩张、工艺精度持续升级的背景下，传统切割工艺已触及物理性能天花板，而水导激光是目前唯一同时满足超窄切缝、零锥度、低热损伤、超低崩边的量产方案，这也是其渗透率持续高速增长的核心逻辑。04 打破海外垄断，实现量产对标
过去，水导激光核心技术、高端设备长期被海外厂商垄断，进口设备存在价格高昂、交付周期长、维保成本高、核心部件卡脖子等问题，制约国内封测产业扩产与自主可控进程。经过国内厂商多年技术攻关，本土水导激光装备已实现全链路自主突破，在激光精准耦合、微米级水射流稳定控制、高精度定位、适配半导体量产的工艺数据库等核心技术上完成迭代，关键指标已全面对标国际一线水平：✔稳定实现30μm以下超窄划片道量产加工，近0°垂直切割；
✔SiC/GaN/复合基板多材料兼容，良率、稳定性达到商用标准；
✔适配6-12英寸大尺寸晶圆，匹配主流先进封装产线；
✔本地化交付、快速维保，大幅降低企业采购与运维成本，缩短交付周期。
目前国产水导激光设备已进入头部封测企业、第三代半导体材料厂商完成送样验证与小批量量产，逐步打破海外设备垄断，为国内先进封装产业链降本增效、供应链安全提供核心装备支撑。05 为什么水导激光是「必选项」而非「可选项」
综合产业趋势、工艺痛点与市场数据，水导激光成为先进封装标配是必然结果：第一，需求倒逼，30μm窄划片、第三代半导体硬脆材料加工，让传统工艺彻底失效；第二，工艺独有，冷加工、零锥角、低崩边的组合优势，暂无替代方案；第三，市场验证，渗透率三年翻倍，头部产线全面导入量产；第四，国产成熟，本土设备突破解决供应链瓶颈。先进封装的竞争，早已不止堆叠与键合工艺，细微的划片精度与良率差距，最终会转化为产品成本与可靠性的核心差距。水导激光，已然成为Chiplet与第三代半导体先进封装时代，精密划片的刚性标配。#水导激光 #先进封装 #Chiplet #第三代半导体 #SiC划片 #GaN切割 #晶圆划片 #半导体设备 #国产替代 #精密冷加工
(声明：本文内容为行业技术科普，数据引自公开行业资料，仅供技术交流，不构成采购与投资建议，实际工艺效果以试样验证为准。)
